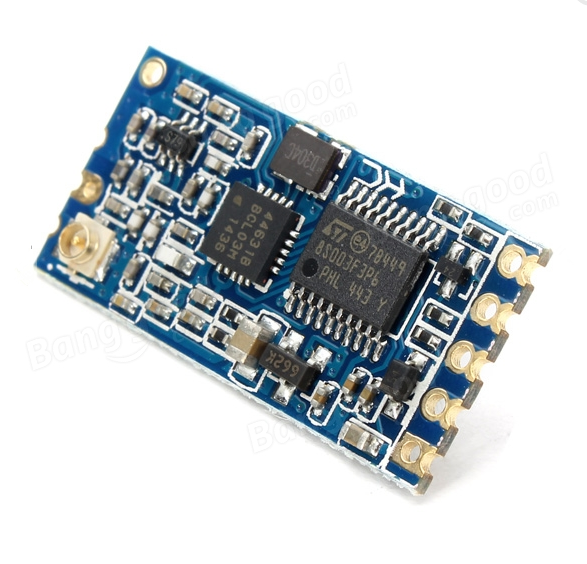

Penerangan Produk
Ciri-ciri:
Bekalan voltan: 3.2V ~ 5.5V. (Jika modul anda ingin bekerja berjam-jam dalam keadaan pelepasan, disyorkan bahawa apabila voltan bekalan melebihi 4.5V mengulirkan diod 1N4007 untuk menghalang modul LDO terbina dalam yang dipanaskan)
Rentang alamat lalai (ujian lapangan terbuka): Sekitar 600m (maksimum jarak komunikasi boleh laras mencapai 1000m, kadar baud adalah 5000bps)
Isyarat semasa lalai: 16MA (Dalam mod kerja yang berlainan semasa operasi adalah berbeza)
Dimensi modul: 27.8 x 14.4 x 4mm
Julat frekuensi operasi: 433.4-473.0MHz, sehingga 100 saluran komunikasi
Kuasa penghantaran maksimum: 100mW (boleh diselesaikan)
Modul menyokong peningkatan perisian
Tetapan kilang lalai: Mod FU3, kadar baud ialah 9600bps, saluran komunikasi CH001 (433.4M)
Set arahan AT:
Parameter modul, set arahan AT
Perintah AT digunakan untuk menetapkan parameter modul fungsi dan modul beralih perlu keluar dari mod tetapan selepas penetapan untuk melaksanakan. Sementara itu, mengubah parameter dan fungsi, kuasa turun tidak hilang.
Masukkan mod arahan:
Mod entri pertama - penggunaan biasa (mempunyai kuasa) dalam 5-pin pertama "SET" ditetapkan rendah;
Mod entri kedua - kuasa, pin 5 "SET" sekali lagi menetapkan rendah pada kuasa.
Kedua-dua kaedah ini boleh membuat modul dalam mod arahan AT, pelepasan (pin "SET" tidak bersambung rendah) untuk keluar dari mod arahan. Selepas mod arahan keluar, jika anda menukar fungsi modul, fungsi itu akan dipotong ke keadaan yang sesuai.
Cara kedua ditetapkan dalam format bersiri 9600, N, 1 ke AT.
Arahan:
1. AT
Arahan ujian
Contoh: Hantar arahan modul "AT", modul mengembalikan "OK".
2. AT + Bxxxx
Tukar arahan kadar baud port bersiri. Anda boleh menetapkan kadar baud 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps dan 115200bps. Lalai kilang adalah 9600bps.
Contoh: Menetapkan kadar baud pelabuhan modul serial adalah 19200bps, sila hantar arahan modul "AT + B19200", modul pulangan
"OK + B19200".
3. AT + Cxxx
Tukar saluran komunikasi tanpa wayar, dipilih dari 001 hingga 127 (lebih daripada 100 saluran radio selepas jarak komunikasi tidak dijamin). Nilai lalai ialah 001 saluran radio, kekerapan operasi ialah 433.4MHz. Saluran langkah ialah 400KHz, kekerapan operasi saluran 100 ialah 473.0 MHz.
Contoh:
Tetapkan modul ke saluran 21, sila hantar arahan modul "AT + C021", modul itu mengembalikan "OK + C021".
Selepas keluar dari mod arahan, modul dalam 21 saluran pertama, kekerapan operasi ialah 441.4 MHz.
Nota: Oleh kerana kepekaan modul penerima wayarles HC-12 agak tinggi, kadar baud lebih besar daripada apabila udara 58000 bps, 5 mesti dialihkan ke penggunaan saluran bersebelahan. Apabila kadar baud udara tidak melebihi 58000 bps, jika jarak jarak pendek (10 meter) komunikasi, tetapi juga perlu mencontohkan lima saluran penggunaan bersebelahan.
4. AT + FUx
Tukar mod mod siri bersiri modul, terdapat tiga mod FU1, FU2 dan FU3. Mod lalai modul adalah FU3, modul mod dua pasang bersiri mesti ditetapkan kepada komunikasi yang sama. Lihat terperinci di atas, "bahagian siri wayarles".
Contoh: Hantar arahan modul "AT + FU1", modul mengembalikan "AT + OK".
5. AT + Px
Tetapkan tahap kuasa penghantaran modul, x yang diingini 1-8, modul yang sama menghantar kuasa seperti berikut
Seting lalai adalah 8, kuasa transmisi maksimum, jarak komunikasi. Menghantar tahap kuasa ditetapkan kepada 1, kuasa penghantaran minimum. Pada amnya, kuasa penghantaran setiap drop 6dB, jarak komunikasi akan dikurangkan sebanyak separuh.
Contoh: Hantar arahan modul "AT + P 5", modul mengembalikan "OK + P5". Selepas keluar dari mod arahan, modul kuasa penghantaran adalah +11 dBm.
X Nilai | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Modul Menyalurkan Kuasa (dBm) | -1 | 2 | 5 | 8 | 11 | 14 | 17 | 20 |
