2.4 inci TFT LCD warna skrin modul dengan sentuhan SD kad pengenalan ILI9341 Kad UNO R3
Penerangan produk
1, resolusi skrin: 240 * 320
2, saiz skrin: 2.4 inci
3, menyentuh skrin, dengan bahagian input tulisan
4, warna skrin: 65 k warna
5, single V 3.3 bekalan
6, 16 bit data selari antara muka
7, memberikan maklumat yang relevan

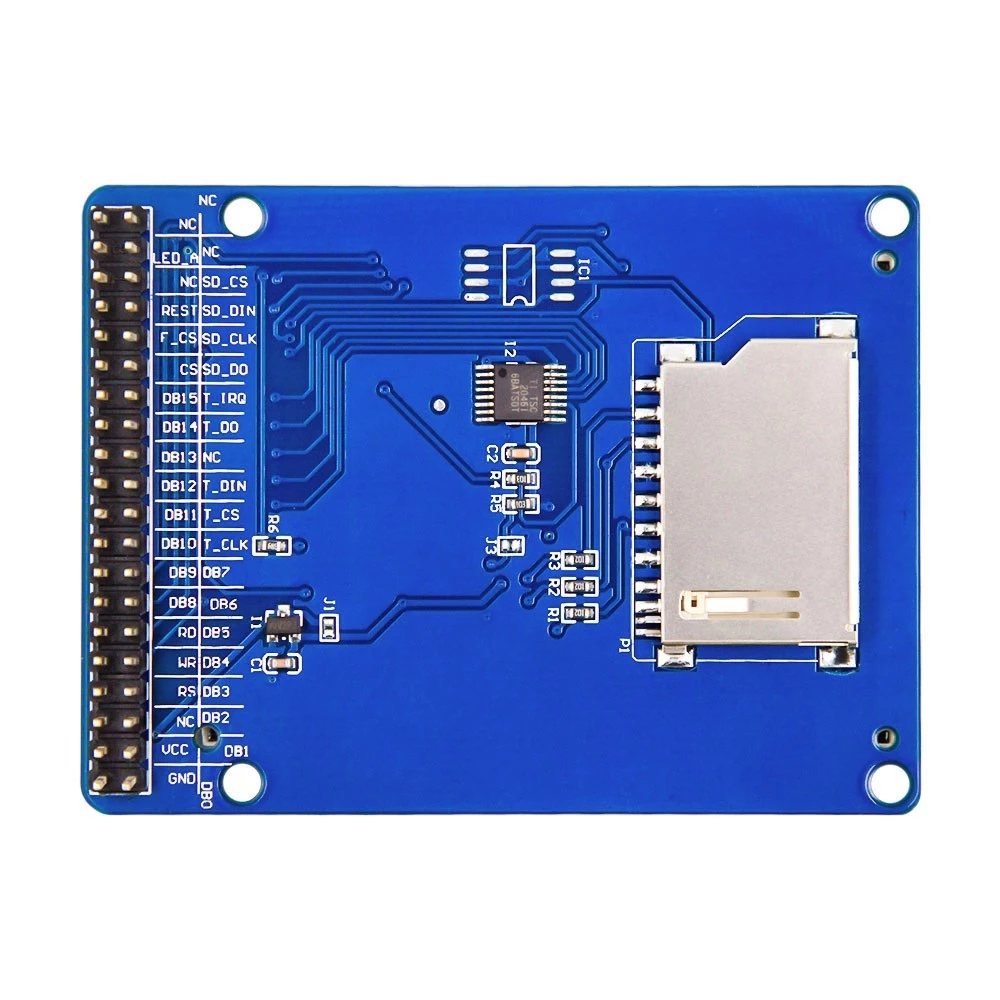

Definisi antaramuka:
1.GND---kuasa tanah
2. VCC---bekalan kuasa adalah positif
3. NC---kosong
4. RS---suis Data/arahan
5.WR---menulis data jam
6.RDR---baca data jam
7-14. DB8-DB15---bas tinggi 8-bit data
15. CS---cip pilihan
16. F-CS---cip KILAT pemilihan (modul terpelihara FLASH cip W25X16, lalai tidak disambung, kegunaan Terpelihara)
17. rehat---set (set semula operasi: tarik rendah untuk 8ms; tarik tinggi sekali lagi untuk 8ms)
18. NC---kosong
19. LED-A---lampu bekalan kuasa (modul telah disambung dalam siri 3.9 ohm semasa penghad perintang boleh, LED-A pin boleh disambungkan ke 3.3V, jika disambungkan ke 5V perlu mengubahsuai perintang boleh penghad semasa untuk 25 ohms, sebaliknya ia akan membakar latar buruk)
20. NC---kosong
21-28. DB0-DB7---bas rendah 8-bit data
29. T-CLK---sentuh pengawal (XPT2046) jam
30. T-CS---sentuh Pilih cip pengawal (XPT2046)
31. T-DIN---sentuh pengawal (XPT2046) kemasukan data (iaitu MOSI)
32. NC---kosong
33. T-D0---sentuh pengawal (XPT2046) data output (iaitu tanpa)
34. T-IRQ---sentuh sampukan data pengawal (XPT2046) (biasanya tinggi, rendah apabila disentuh)
35. SD-D0---Tai SD kad antara muka
36. SD-CLK---SD kad antara muka jam
37. SD-DIN---antaramuka MOSI SDI
38. SD-CS---pilihan cip SD kad antara muka
39. NC---kosong
40. NC---kosong
